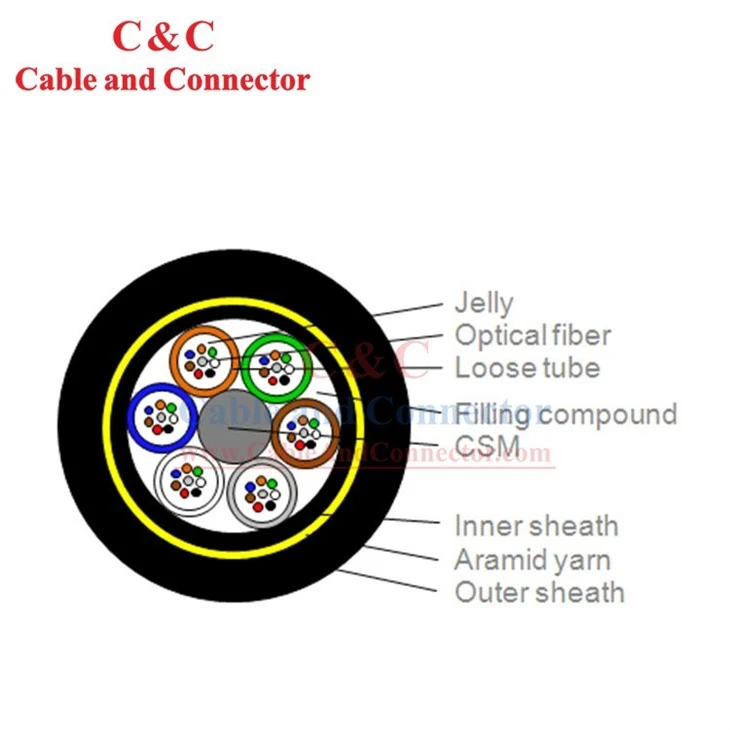

Cable de fibra óptica monomodo, construcción de tubo suelto, tubos rellenos de gelatina, elementos (tubos y varillas de relleno) colocados alrededor de un miembro de resistencia central no metálico, relleno de compuesto en las aberturas del núcleo del cable, funda interior de PE, luego hilos de aramida y Funda exterior de PE. La funda de PE se aplica para aplicaciones en las que el cable se instala en el lugar donde el potencial espacial es menor o igual a 12 KV. Cable óptico ADSS de suspensión autoportante Ubicado en la torre de energía donde la intensidad del campo eléctrico es la más pequeña. Es adecuado para líneas de transmisión de alto voltaje construidas.
Código de color de fibra
El color de la fibra en cada tubo comienza desde el azul número 1.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Azul |
Naranja |
Verde |
Marrón |
Gris |
Blanco |
Rojo |
Negro |
Amarillo |
Púrpura |
Rosa |
Agua |
Parámetro del cable
|
SN |
Artículo |
Unidad |
Valor |
|
1 |
No. de fibras |
contar |
2-72 |
|
2 |
Número de fibras por tubo (máx.) |
contar |
12 |
|
3 |
Número de elementos |
contar |
6 |
|
4 |
Diámetro del cable |
milímetros |
13.9 |
|
5 |
Peso del cable |
kg/km |
160 |
|
6 |
Tensión operativa máxima permitida |
N |
6100 |
|
7 |
Enamoramiento a corto plazo |
N/100mm |
2200 |
|
8 |
Luz máxima con hundimiento de instalación del 1,5% |
m |
200 |
Nota: Los tamaños mecánicos son valores nominales. Y el espesor máximo del hielo es de 10 mm, con una velocidad del viento de 10 m/s.
Característica del cable óptico
|
Característica mecánica y método de prueba. |
|||
|
Resistencia a la tracción |
Conforme a IEC 794-1-E1 |
||
|
Aplastar |
Conforme a IEC 794-1-E3 |
||
|
Impacto |
Conforme a IEC 794-1-E4 |
||
|
Doblado repetido |
Conforme a IEC 794-1-E6 |
||
|
Torsión |
Conforme a IEC 794-1-E7 |
||
|
Flexionar |
Conforme a IEC 794-1-E8 |
||
|
Curva del cable |
Conforme a IEC 794-1-E11 |
||
|
La penetración del agua |
Conforme a IEC 794-1-F5B |
||
|
Requisito de temperatura |
Operación |
- 40 grado ~ +60 grado |
|
|
Instalación |
- 10 grado ~ +60 grado |
||
|
Almacenamiento/transporte |
- 40 grado ~ +60 grado |
||
|
Prueba de ciclos de temperatura |
Conforme a IEC 794-1-F1 |
||
|
Radio de curvatura |
descargado |
15 veces el diámetro exterior |
|
|
Cargado |
25 veces el diámetro exterior |
||
Característica de la fibra óptica
|
Información de fibra G652 |
|
|
Diámetro del campo modal (1310 nm) |
9,2 mm ±0.4 mm |
|
Diámetro del campo modal (1550 nm) |
10.4 mm ± 0,8 mm |
|
Diámetro del revestimiento |
125 mm ± 1,0 mm |
|
Longitud de onda de corte de la fibra cableada (λcc) |
£ 1260 nm |
|
Atenuación a 1310 nm |
£0.36dB/km |
|
Atenuación a 1550 nm |
£0.22 dB/km |
|
Pérdida por flexión a 1550 nm (100 vueltas, radio de 30 mm) |
£0.05dB |
|
Dispersión en el rango de 1288 a 1339 nm |
£ 3,5 ps/ (nm·km) |
|
Dispersión a 1550 nm |
£ 18 ps/ (nm·km) |
|
Pendiente de dispersión a longitud de onda de dispersión cero |
£0.092ps/ (nm2•km) |
Condición de diseño
|
Proyecto I |
Proyecto II |
|
Núcleos de fibra |
Núcleos de fibra |
|
Alcance de instalación |
Máx. tensión permitida |
|
Grado de voltaje |
Grado de voltaje |
|
Máx., Mín., Promedio. temperatura |
|
|
Máx. velocidad del viento |
|
|
Máx. espesor de la cobertura de hielo |
|
