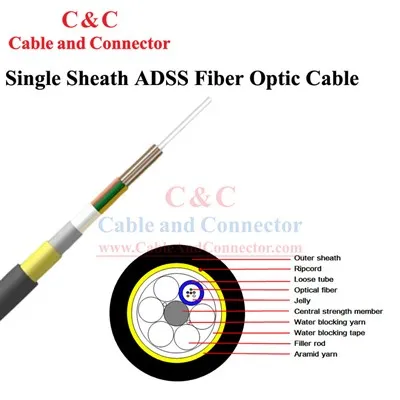

Cable de Fibra Óptica, ADSS (Totalmente Dieléctrico Autoportante) El cable de fibra óptica es un tipo de cable de comunicación óptica diseñado para instalación aérea. A diferencia de los cables tradicionales que requieren estructuras de soporte separadas, los cables ADSS están diseñados para ser autoportantes, eliminando la necesidad de cables mensajeros o componentes metálicos adicionales. Construcción de tubos sueltos, tubos rellenos de gelatina, elementos (tubos y varillas de relleno) colocados alrededor de miembro de resistencia central metálico, hilos de poliéster utilizados para unir el núcleo del cable, relleno de compuesto en las aberturas del núcleo del cable, luego cubierta interior de PE, hilo de aramida reforzado y cubierta exterior de PE.
Estructura y parámetro del cable.
|
SN |
Artículo |
Unidad |
Valor |
Valor |
|
1 |
No. de fibras |
contar |
48 |
48 |
|
2 |
No. de fibras por tubo |
contar |
12 |
12 |
|
3 |
No. de elementos |
contar |
6 |
6 |
|
4 |
Diámetro del cable |
milímetros |
14.4 |
15.1 |
|
5 |
Peso del cable |
kg/km |
161 |
176 |
|
6 |
MAT (MÁX. Tensión de trabajo permitida) |
N |
7000 |
16000 |
|
7 |
Enamoramiento a corto plazo |
N/100mm |
2200 |
2200 |
|
8 |
Durar |
M |
200 |
600 |
Nota: Los tamaños mecánicos son valores nominales.
Características del cable de fibra óptica ADSS
1. Fibra óptica monomodo, multimodo y diseño de cable óptico integrado.
2. Aspecto suave, para que el cable tenga un rendimiento aerodinámico superior.
3. La estructura del cable óptico para todos los medios favorece la instalación y el mantenimiento.
4. Amplia gama de adaptación de temperatura, pequeño coeficiente de expansión lineal, para cumplir con los requisitos de entornos hostiles.
5. Tensión de resistencia de marca de fuga 25KV.
6. Equilibrio de torsión y bobinado de aramida, para que el cable tenga una resistencia a la tracción muy alta y un rendimiento a prueba de balas.
Característica de la fibra óptica
|
Información de fibra G652D |
|
|
Diámetro del campo modal (1310 nm) |
9,2 mm ±0.4 mm |
|
Diámetro del campo modal (1550 nm) |
10.4 mm ± 0,8 mm |
|
Longitud de onda de corte de la fibra cableada (λCc) |
£ 1260 nm |
|
Atenuación a 1310 nm |
£0.36dB/km |
|
Atenuación a 1550 nm |
£0.22 dB/km |
|
Pérdida por flexión a 1550 nm (100 vueltas, radio de 30 mm) |
£0.05dB |
|
Dispersión en el rango de 1288 a 1339 nm |
£ 3,5 ps/ (nm·km) |
|
Dispersión a 1550 nm |
£ 18 ps/ (nm·km) |
|
Pendiente de dispersión a longitud de onda de dispersión cero |
£0.092ps/ (nm2•km) |
|
Valor del enlace de dispersión del modo de polarización |
£0.1 ps/kilómetro |
